เมื่อไฟฟ้าลัดวงจรใครจะทำหน้าที่ก่อน - คอนแทคเตอร์หรือฟิวส์? ลำดับไม่ถูกต้องและโมดูล SiC ของคุณหายไป

ในระบบไฟฟ้าแรงสูงและกำลังสูง เช่น สถานีชาร์จ DC และ PCS ที่เก็บพลังงาน คอนแทคเตอร์ DC และฟิวส์จะปรากฏพร้อมกันบนแผนภาพวงจรเสมอ โดยเชื่อมต่อแบบอนุกรมบนวงจรหลักเดียวกัน แต่วิศวกรหลายคนยังคงคิดว่าพวกเขา "แต่ละคนทำงานของตัวเอง" - คอนแทคเตอร์จัดการสวิตช์ ฟิวส์จัดการป้องกันการลัดวงจร

แต่ใครก็ตามที่ทำการวิเคราะห์ข้อผิดพลาดจริงๆ จะรู้ความจริงที่ยาก: หากทั้งสอง "ต่อสู้ในการต่อสู้ของตนเอง" โดยไม่มีการประสานงานกันอย่างแท้จริง พวกเขาอาจล้มเหลวในการเปิดเมื่อควร หรือสะดุดเมื่อไม่ควร และโมดูล SiC มูลค่าพันดอลลาร์ของคุณก็หายไปแล้ว

วันนี้เราจะมาแจกแจงหลักการประสานงานของ "คู่หูทองคำ" นี้ตั้งแต่ต้นจนจบ

I. การแบ่งชั้นตามลำดับเวลา: ข้อบกพร่องมีสามระดับ การกระทำจะต้องเป็นไปตามลำดับ

วงจรไฟฟ้ากระแสตรงแรงดันสูงที่ออกแบบอย่างเหมาะสมใช้การป้องกันสามชั้น คอนแทคเตอร์และฟิวส์มีการแบ่งงานตามลำดับเวลาที่เข้มงวด โดยไม่มีข้อขัดแย้งระหว่างกัน:

1. โอเวอร์โหลดเล็กน้อย (กระแสพิกัด 1–3 ×)

BMS ของระบบและซอฟต์แวร์บอร์ดไดรฟ์จะเข้ามาแทรกแซงก่อน โดยลดกำลังและทำให้เกิดสัญญาณเตือน ในขณะที่คอนแทคเตอร์เปิดตามปกติและฟิวส์ไม่ทำงานเลย

2. โอเวอร์โหลดปานกลาง (กระแสไฟพิกัด 3–8 ×)

ซอฟต์แวร์ไม่สามารถตอบสนองได้ทันเวลา คอนแทคเตอร์ทำการขัดจังหวะ กระแสไฟฟอลต์ถูกเคลียร์ และฟิวส์ยังคงไม่เสียหาย

3. ลัดวงจรมาก (กระแสสูงพิเศษ 10 × +)

ทั้งซอฟต์แวร์และคอนแทคเตอร์ไม่สามารถตอบสนองได้เร็วพอ ฟิวส์ความเร็วสูงระดับ aR ของ Galaxy Fuse ให้ความสำคัญเป็นอันดับแรก โดยจะล้างข้อผิดพลาดภายในเวลามิลลิวินาที โดยจะตัดวงจรก่อนที่กระแสไฟฟ้าขนาดใหญ่จะส่งผลกระทบต่อคอนแทคเตอร์อย่างต่อเนื่อง

กฎการประสานงาน:พิกัดกระแสฟิวส์ > กระแสต่อเนื่องของคอนแทคเตอร์ โดยมีระยะเผื่อเพียงพอสำหรับสภาวะไฟกระชากและอุณหภูมิสูง - ฟิวส์จะทำหน้าที่เฉพาะในการลัดวงจรที่เป็นอันตรายถึงชีวิตเท่านั้น

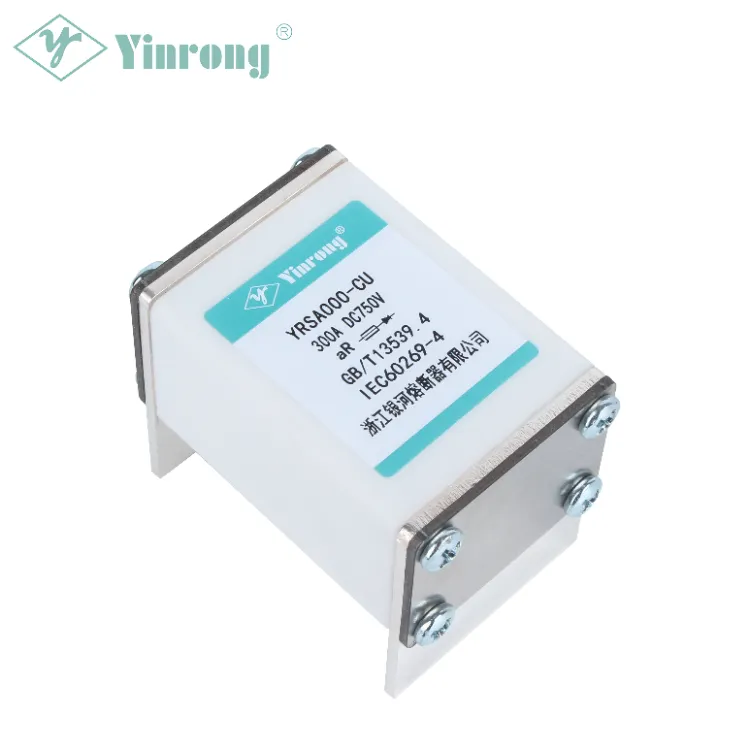

การอ้างอิงเชิงปฏิบัติ:สำหรับระบบโหลดเต็ม 250A ให้เลือกคอนแทคเตอร์ 300A ที่จับคู่ด้วยกาแล็กซี่ฟิวส์ YRSA series 350A ฟิวส์ความเร็วสูงแบบเหลี่ยม.



ครั้งที่สอง การจับคู่พลังงานI²t: ฟิวส์ดูดซับความร้อน คอนแทคเตอร์หลีกเลี่ยงความเสียหายจากความร้อน

นี่คือแกนหลักของการป้องกันที่มีการประสานงาน – และเป็นหลักการพื้นฐานที่วิศวกร 90% มองข้าม กล่าวโดยทั่วไป: พลังงานความร้อนทั้งหมด (I²t) ที่ปล่อยออกมาในขณะที่เกิดไฟฟ้าลัดวงจรคือสิ่งที่ทำลายคอนแทคเตอร์และโมดูลพลังงาน เพื่อให้บรรลุการป้องกันที่มีการประสานงานอย่างแท้จริง จะต้องปฏิบัติตามกฎเหล็กข้อหนึ่ง: กาแล็กซี่ฟิวส์ ฟิวส์ความเร็วสูงการเคลียร์รวมI²t < คอนแทคเตอร์ทนต่อเวลาสั้น ๆ I²t

1. ฟิวส์ gG ช้าคุณภาพต่ำ:ค่า I²t นั้นมหาศาล – พลังงานความร้อนส่วนใหญ่ถูกทิ้งลงในคอนแทคเตอร์ ทำให้เกิดการเชื่อมที่อุณหภูมิสูง นี่คือการหยุดชะงักประเภท "การทำลายล้างร่วมกัน" โดยไม่มีการประสานงานกัน

2. Galaxy Fuse YRSA Series ฟิวส์ความเร็วสูง aR-Class:โดดเด่นด้วยองค์ประกอบแถบทองแดงสีเงินหรือชุบเงินที่ช่วยจำกัดการปล่อยผ่าน I²t ได้อย่างแม่นยำ การซีรี่ส์ YRSA000-CU ตัวอย่างเช่น ฟิวส์คลาส aR มีค่า I²t ต่ำมาก และความสามารถในการจำกัดกระแสไฟฟ้าที่แข็งแกร่ง โดยดูดซับความร้อนจากข้อผิดพลาดส่วนใหญ่ในขณะที่เกิดไฟฟ้าลัดวงจร ความร้อนที่ไหลผ่านคอนแทคเตอร์มีน้อยมาก หน้าสัมผัสจะยังคงเดิมโดยไม่ต้องเชื่อม – บรรลุผลการประสานงานของ "เสียสละฟิวส์บันทึกคอนแทค" .

เมื่อผสมผสานกับเทคโนโลยีการชุบอาร์กที่เป็นเอกสิทธิ์ของ Galaxy Fuse ทรายควอทซ์ที่มีความบริสุทธิ์สูงพร้อมการบำบัดการอาร์คแบบพิเศษ ส่วนโค้งจะดับลงอย่างรวดเร็วในช่วงเวลาที่เกิดไฟฟ้าลัดวงจร โดยไม่มีการแตกของตัวเรือนหรือทรายรั่ว ช่วยป้องกันความเสียหายส่วนโค้งทุติยภูมิต่อขั้วต่อคอนแทคเตอร์

ที่สาม การจับคู่ระดับแรงดันและกระแส: แพลตฟอร์มแบบครบวงจร, การลดพิกัดแบบประสานงาน

รากฐานของการประสานงานคือส่วนประกอบทั้งสองทำงานบนบรรทัดฐานพารามิเตอร์ฮาร์ดแวร์เดียวกัน ไม่ใช่แรงดันไฟฟ้าสูงและแรงดันไฟฟ้าต่ำหนึ่งรายการ ไม่ใช่แรงดันไฟฟ้าสูงและแรงดันไฟฟ้าต่ำหนึ่งรายการ

1. การรวมแรงดันไฟฟ้า

แรงดันไฟฟ้ากระแสตรงที่กำหนดของทั้งคอนแทคเตอร์และฟิวส์จะต้องตรงกันอย่างสมบูรณ์ โดยมีระยะขอบด้านความปลอดภัย 1.2–1.3 × เหนือแรงดันบัส:

●สถานีชาร์จมาตรฐาน 750V:คอนแทคเตอร์ 1000VDC + กาแล็คซี่ฟิวส์ซีรี่ส์ YRSA000-CU 750/1000VDC

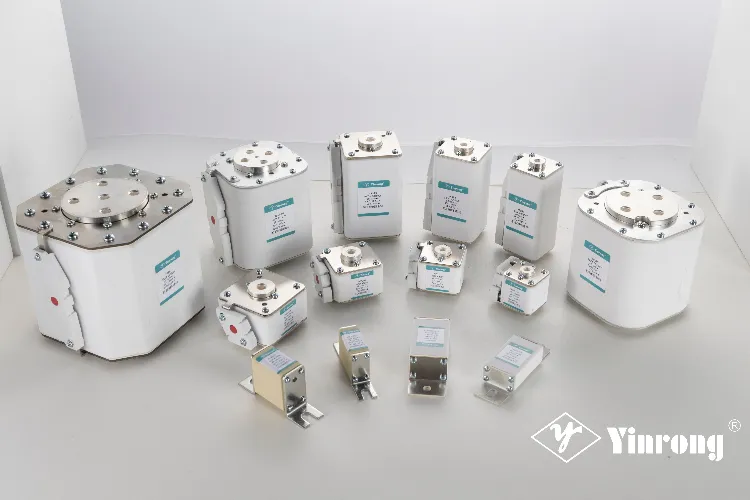

●การชาร์จเร็วพิเศษแรงดันสูง 800V / พื้นที่จัดเก็บเมกะวัตต์:คอนแทคเตอร์ 1500VDC + กาแล็คซี่ฟิวส์YRSA1-HK ซีรี่ส์ 1500VDC หรือซีรี่ส์ YRSA7-PK 1500VDC



ผลิตภัณฑ์ Galaxy Fuse เป็นไปตามมาตรฐาน IEC60269-4, GB/T13539.4 และมาตรฐานสากลอื่นๆ โดยมีหลายซีรีส์ที่ได้รับการรับรอง UL, TUV และ CE ความแข็งแรงของฉนวนสูงช่วยให้มั่นใจได้ถึงความเข้ากันได้อย่างสมบูรณ์แบบกับคอนแทคเตอร์ไฟฟ้าแรงสูง



2. การแบ่งชั้นปัจจุบัน

พิกัดกระแสไฟของฟิวส์ควรสูงกว่าคอนแทคเตอร์หนึ่งขั้นเสมอ ทำให้เกิด "เขตกันชนนิรภัย" - สภาวะโหลดเต็มและสภาวะไฟกระชากไม่รบกวนซึ่งกันและกัน กาแล็กซี่ฟิวส์ซีรี่ส์ YRSA ครอบคลุมช่วงแรงดันไฟฟ้าทั้งหมดตั้งแต่ 32VDC ถึง 1500VDC โดยมีความสามารถในการตัดกระแสไฟสูงถึง DC250kA เมื่อจับคู่กับคอนแทคเตอร์กระแสสูง อุณหภูมิที่เพิ่มขึ้นแบบเต็มโหลดในระยะยาวจะต่ำมาก ซึ่งช่วยลดความร้อนที่ขั้วต่อและการเกิดอาร์คที่แหล่งกำเนิด ช่วยลดความล้มเหลวเรื้อรัง

3. การประสานงานลดความเสียหายด้านสิ่งแวดล้อม

ในตู้ที่มีอุณหภูมิสูงหรือสภาพแวดล้อมบนที่สูง ทั้งคอนแทคเตอร์และฟิวส์จะต้องถูกลดพิกัดพร้อมกัน อย่าลดส่วนประกอบเพียงชิ้นเดียวเพียงอย่างเดียว เนื่องจากจะทำให้ความสมดุลของการประสานงานเสียหาย

IV. Galaxy Fuse – โซลูชั่นฟิวส์ที่ออกแบบมาเพื่อการประสานงานของคอนแทคเตอร์

กาแล็กซี่ฟิวส์ (Yinrong) ก่อตั้งขึ้นในปี 1980 เป็นผู้ผลิตฟิวส์มืออาชีพที่รวมการวิจัยและพัฒนา การทดสอบ การผลิต และการขาย บริษัทผลิตฟิวส์พลังงานใหม่ซีรีส์เต็มสำหรับการใช้งาน PV การจัดเก็บพลังงาน และสถานีชาร์จ โดยมีผลิตภัณฑ์ที่ส่งออกไปยังกว่า 80 ประเทศและภูมิภาคทั่วโลก

1. การประสานงานระดับวัสดุ

องค์ประกอบแถบทองแดงชุบเงินที่เป็นเอกสิทธิ์ให้ความต้านทานไฟกระชากและความต้านทานความล้าของโลหะ ปรับให้เข้ากับการทำงานของคอนแทคเตอร์ที่สลับวงจรนับหมื่นครั้งต่อวันโดยไม่สะดุดสะดุด ผลิตภัณฑ์เป็นไปตาม IEC60269-4, GB/T13539.4 และมาตรฐานอื่นๆ พร้อมด้วยฉนวนที่มั่นคงและการจับคู่ขั้วต่อที่สมบูรณ์แบบ ช่วยลดความเสี่ยงด้านความร้อน

2. การชุบอาร์คที่ปรับให้เหมาะสมตามกระบวนการ

เทคโนโลยีขั้นสูง ได้แก่ การดับอาร์กด้วยองค์ประกอบคู่ขนาน การหยุดชะงักของความผิดพลาดจากการแตกอย่างรวดเร็ว และการป้องกันการแตกร้าวของท่อเซรามิก ช่วยให้มั่นใจได้ว่าอาร์คจะสูญพันธุ์อย่างรวดเร็วภายใต้สภาวะการลัดวงจร เพื่อป้องกันความเสียหายต่อส่วนโค้งต่อหน้าสัมผัสและขั้วต่อของคอนแทคเตอร์

3. การจับคู่เลเยอร์แรงดันและกระแสแบบเต็มซีรีส์

●YRSA000-CU ซีรี่ส์:ออกแบบมาสำหรับเครื่องชาร์จมาตรฐาน 750V/1000V และการจัดเก็บพลังงานขนาดเล็กถึงขนาดกลาง

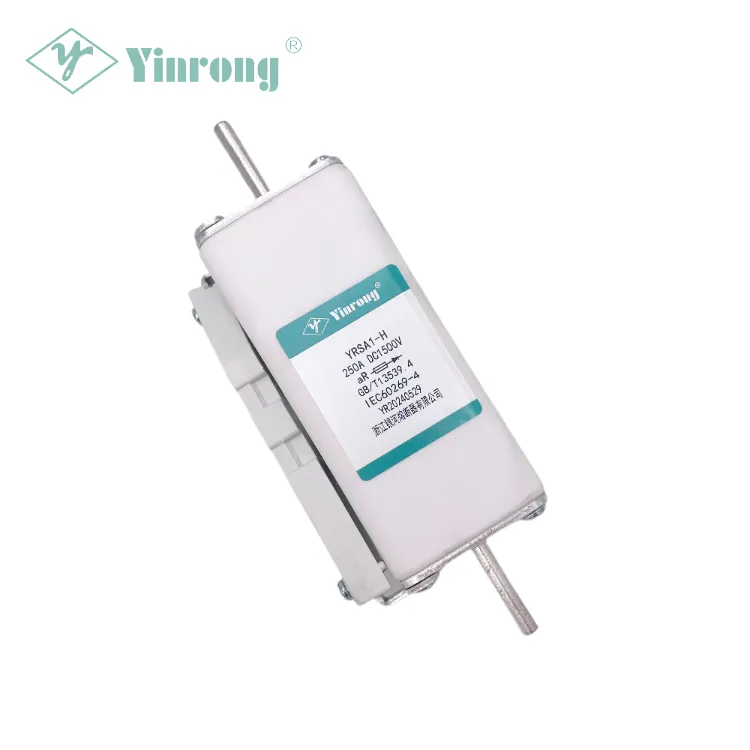

●YRSA1-HK ซีรี่ส์:ออกแบบมาสำหรับระบบ 1000V–1500V

●ซีรี่ส์ YRSA7-PK:ซีรีส์ตัวเครื่องทรงสี่เหลี่ยมขนาด 1500V ออกแบบมาสำหรับการชาร์จเร็วพิเศษแรงดันสูงพิเศษ 800V และการจัดเก็บพลังงานขนาดใหญ่ – ความจุรบกวนสูงถึง DC250kA



ใช้งานได้กับคอนแทคเตอร์ DC ไฟฟ้าแรงสูงมาตรฐานทั้งหมดที่มีจำหน่ายในท้องตลาด



4. บริการคัดเลือกแบบครบวงจรแบบครบวงจร

กาแล็กซี่ฟิวส์ ให้การสนับสนุนทางเทคนิคอย่างมืออาชีพ ตั้งแต่การคำนวณที่ตรงกันไปจนถึงโซลูชันการป้องกันระบบที่สมบูรณ์ ทีมเทคนิคของเราสามารถช่วยลูกค้าในการคำนวณพารามิเตอร์ที่ตรงกันทั้งชุดสำหรับการประสานงานของคอนแทคเตอร์และฟิวส์ได้อย่างแม่นยำ

เมื่อเปรียบเทียบกับแบรนด์ชั้นนำระดับสากล Galaxy Fuse มีข้อได้เปรียบด้านความคุ้มค่าอย่างมากด้วยข้อกำหนดและการรับรองที่เหมือนกัน ด้วยความเชี่ยวชาญในการผลิตฟิวส์ที่สั่งสมมายาวนานกว่า 40 ปี สิทธิบัตรมากกว่า 48 รายการ และการรับรองระดับสากลหลายรายการ (UL/TUV/CE/CQC) Galaxy Fuse แสดงให้เห็นถึงข้อได้เปรียบที่ชัดเจนในด้านวัสดุ กระบวนการดับอาร์ค และความสามารถในการประสานงานของระบบ

ความคิดสุดท้าย

การประสานงานระหว่างคอนแทคเตอร์ DC และฟิวส์โดยพื้นฐานแล้วเกี่ยวกับการจับคู่ที่แม่นยำในสามมิติ ได้แก่ เวลา พลังงาน และพารามิเตอร์ กำหนดเวลาให้ถูกต้อง - ข้อผิดพลาดจะได้รับการจัดการในเลเยอร์ที่ถูกต้อง จัดการให้ถูกต้อง – ความร้อนถูกกระจายอย่างเหมาะสม รับแรงดันและกระแสไฟที่ถูกต้อง - ส่วนประกอบฮาร์ดแวร์ไม่ประนีประนอมซึ่งกันและกัน

ทั้งสามสิ่งที่ขาดไม่ได้ เลือกอย่างถูกต้อง – คอนแทคเตอร์และฟิวส์ต่างก็มีบทบาทในการปกป้องกัน เลือกไม่ถูกต้อง - ในกรณีที่การป้องกันดีที่สุดล้มเหลว อุปกรณ์ที่แย่ที่สุดจะถูกทำลาย

กาแล็กซี่ฟิวส์ – ความมุ่งมั่นกว่า 40 ปีในการผลิตฟิวส์คุณภาพสูง โดยทุ่มเทเพื่อมอบโซลูชันการป้องกันวงจรที่ปลอดภัยและเชื่อถือได้สำหรับสถานีชาร์จและระบบกักเก็บพลังงาน

สำหรับการสนับสนุนทางเทคนิคเกี่ยวกับการเลือกฟิวส์หรือการประสานงานคอนแทคเตอร์ โปรดติดต่อทีมเทคนิค กาแล็กซี่ฟิวส์.
