คอนแทคเตอร์และฟิวส์ DC ทำงานร่วมกันได้อย่างไร?

I. คำจำกัดความด้านการทำงาน: สถาปัตยกรรมการป้องกันแบบสองชั้นพร้อมบทบาทที่กำหนดไว้อย่างชัดเจน

คอนแทค DC: สวิตช์ผู้บริหารที่ควบคุมได้

คอนแทคเตอร์ DC เป็นอุปกรณ์สวิตชิ่งระบบเครื่องกลไฟฟ้าที่เชื่อมต่อและตัดการเชื่อมต่อวงจร DC กำลังสูงภายใต้คำสั่งของระบบควบคุม หน้าที่หลักในสถานีชาร์จประกอบด้วย:

•การควบคุมการเริ่ม/หยุดการชาร์จ: ปิดเพื่อสร้างเส้นทางการชาร์จตามคำสั่งจาก BMS หรือตัวควบคุมการชาร์จ และเปิดขึ้นเพื่อตัดการเชื่อมต่อเมื่อเสร็จสิ้น

•การแยกฉุกเฉิน: ดำเนินการควบคุมการตัดการเชื่อมต่อเมื่อได้รับคำสั่งเมื่อระบบตรวจพบสภาวะที่ผิดปกติ เช่น อุณหภูมิเกิน แรงดันไฟเกิน หรือความผิดปกติของฉนวน

•การจัดการค่าธรรมเนียมล่วงหน้า: ทำงานร่วมกับตัวต้านทานแบบชาร์จล่วงหน้าเพื่อจำกัดกระแสไฟกระชากก่อนที่วงจรหลักจะถูกจ่ายไฟ เพื่อปกป้องตัวเก็บประจุบัส

ฟิวส์กระแสตรง: อุปกรณ์ป้องกันขั้นสูงสุดแบบพาสซีฟ

ฟิวส์เป็นองค์ประกอบป้องกันแบบใช้ครั้งเดียวซึ่งจะขัดขวางกระแสไฟฟ้าขัดข้องได้อย่างน่าเชื่อถือก่อนที่จะทำให้เกิดความเสียหายอย่างถาวร ความแตกต่างพื้นฐานระหว่างฟิวส์ที่ทำงานเร็วเกรดเซมิคอนดักเตอร์ที่ใช้ในสถานีชาร์จ DC และฟิวส์อุตสาหกรรมทั่วไปคือ:

•การตอบสนองระดับไมโครวินาที: เร็วกว่าเวลาหลายสิบมิลลิวินาทีที่จำเป็นสำหรับการกระตุ้นทางกลของคอนแทคเตอร์

•ลักษณะการจำกัดกระแส: จำกัดพลังงานกระแสไฟฟ้าลัดภายในขีดจำกัดความทนทานของอุปกรณ์จ่ายไฟดาวน์สตรีม (IGBT/SiC)

•ความสามารถในการชุบแข็ง DC Arc: การหยุดชะงักที่เชื่อถือได้ในระบบ 500V–1500V DC โดยไม่มีความเสี่ยงในการจุดระเบิดซ้ำ

•สรุปตำแหน่ง: คอนแทคเตอร์เป็น "ประตูนิรภัย" ที่ควบคุม; ฟิวส์คือ "แนวป้องกันสุดท้าย" ที่ขาดไม่ได้

ครั้งที่สอง ตรรกะทางวิศวกรรมของการจับคู่แบบประสานงาน

การออกแบบการป้องกันสถานีชาร์จนั้นยังห่างไกลจากการติดตั้งอุปกรณ์สองเครื่องในตู้เดียวกัน ความสัมพันธ์ในการประสานงานถือเป็นตรรกะทางเทคนิคหลักของสถาปัตยกรรมการป้องกันแบบชั้น

โทโพโลยีวงจรกำลังทั่วไป

อินพุตกริด → โมดูล AC/DC → บัส DC → ฟิวส์ → คอนแทคหลัก → คอนแทคเตอร์ + ตัวต้านทานแบบชาร์จล่วงหน้า → ส่วนต่อประสานกับยานพาหนะ

ลำดับชั้นการป้องกันและระยะเวลาตอบสนอง

โหมดความล้มเหลวทั่วไปจากการประสานงานที่ไม่ตรงกัน

เกณฑ์การออกแบบหลัก: ค่าฟิวส์ที่ปล่อยผ่าน I²t จะต้องน้อยกว่าค่าการทนต่อการลัดวงจรของ I²t ของคอนแทคเตอร์ที่ได้รับการป้องกันอย่างเคร่งครัด

III. พารามิเตอร์ทางเทคนิคที่สำคัญห้าประการสำหรับการจับคู่และการเลือก

1. แรงดันไฟฟ้า: DC-Specific พร้อม Ample Margin

เนื่องจากกระแสไฟตรงไม่มีจุดข้ามศูนย์ตามธรรมชาติ การสูญพันธุ์ของส่วนโค้งจึงทำได้ยากกว่าในระบบไฟฟ้ากระแสสลับมาก ดังนั้น ตรรกะในการเลือกอุปกรณ์เฉพาะ DC โดยพื้นฐานแล้วจึงแตกต่างจากอุปกรณ์ AC

หลักการคัดเลือก: แรงดันไฟฟ้าที่กำหนดของทั้งฟิวส์และคอนแทคเตอร์จะต้องเป็น ≥ แรงดันไฟ DC บัสสูงสุดของระบบ

• แท่นชาร์จ 800V → อัตราที่แนะนำ 1000V DC หรือสูงกว่า

• ระบบกักเก็บพลังงาน 1500V → ต้องเลือกพิกัด 1500V DC หรือสูงกว่า

คำเตือนทางวิศวกรรม: ห้ามมิให้ทดแทนผลิตภัณฑ์ที่ได้รับการจัดอันดับ AC สำหรับอุปกรณ์เฉพาะ DC อย่างเคร่งครัด ความล้มเหลวในการดับส่วนโค้งอย่างมีประสิทธิภาพในระหว่างการหยุดชะงักของข้อผิดพลาดอาจนำไปสู่ผลที่ตามมาที่เป็นหายนะ

2. กระแสไฟฟ้าที่ได้รับการจัดอันดับ: ส่วนต่างสำหรับคอนแทคเตอร์, การคำนวณI²tสำหรับฟิวส์

คอนแทค DC:

•พิกัดกระแสต่อเนื่องควรเกินกระแสเอาต์พุตสูงสุดของสถานีชาร์จ

•ปัจจัยประสบการณ์ด้านวิศวกรรม: แนะนำให้เลือกที่ประมาณ 1.2×

ฟิวส์กระแสตรง:

•การเลือกต้องไม่ขึ้นอยู่กับกระแสไฟฟ้าที่กำหนดเพียงอย่างเดียว I²tและความสามารถในการทำลายล้างจะต้องได้รับการประเมินอย่างครอบคลุม

•ฟิวส์หลอมละลาย I²t ต้องต่ำกว่าความทนทาน I²t ของโมดูลเซมิคอนดักเตอร์ที่ได้รับการป้องกัน (IGBT/SiC)

•ปัจจัยประสบการณ์ด้านวิศวกรรม: แนะนำให้เลือกที่ประมาณ 1.5×

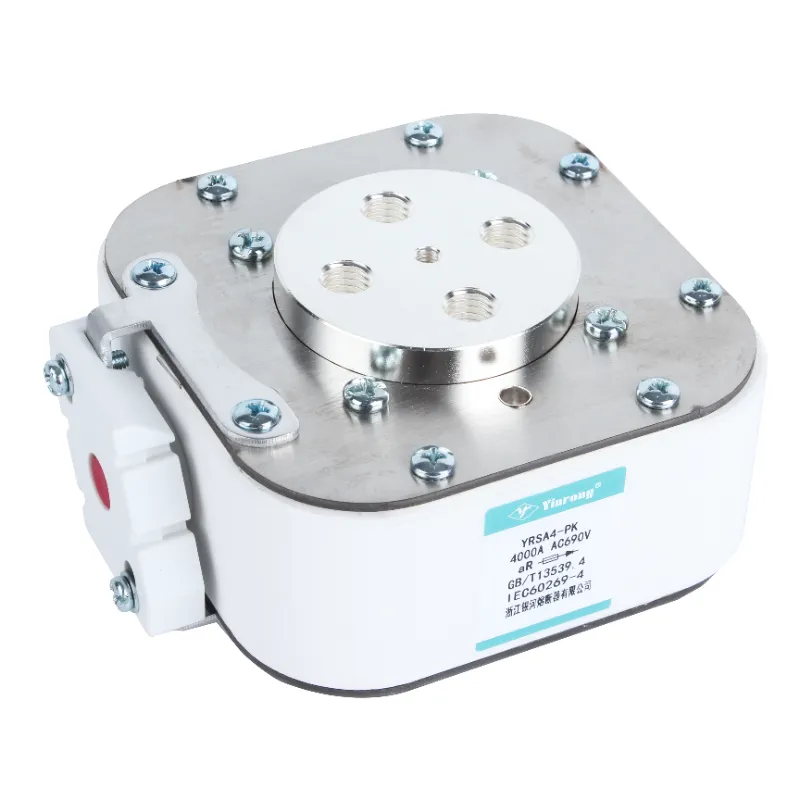

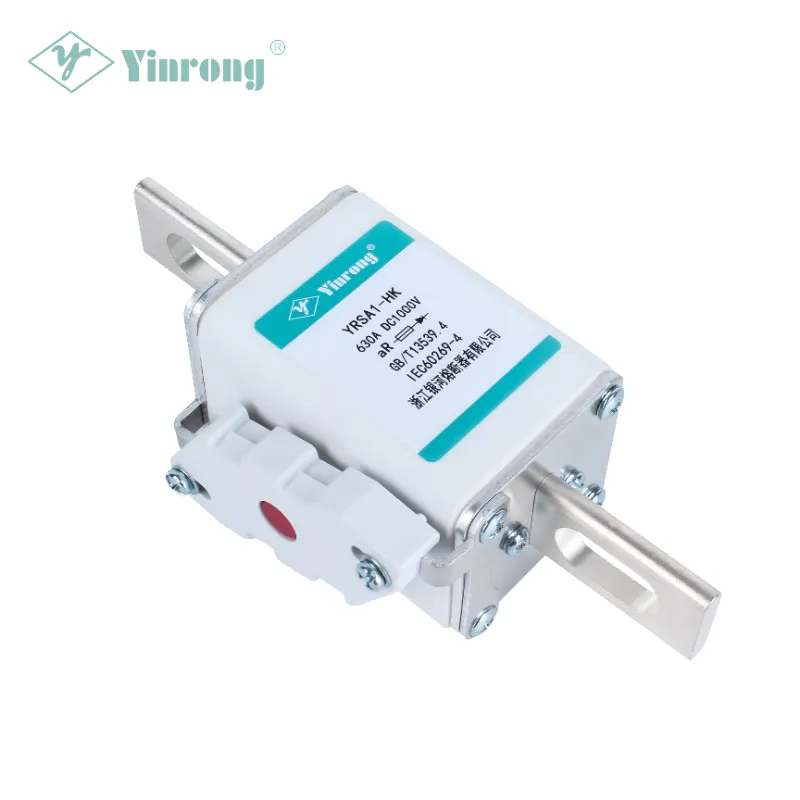

ซีรีส์ YRSA จาก Zhejiang Galaxy Fuse ครอบคลุมแรงดันไฟฟ้าตั้งแต่ 690V ถึง 1500V และกระแสไฟตั้งแต่ 10A ถึง 3000A โดยมีส่วนประกอบฟิวส์ทองแดงบริสุทธิ์ชุบเงินหรือเงินบริสุทธิ์แบบหน้าตัดแปรผัน ซึ่งอยู่ในหลอดเซรามิกอลูมินาความแข็งแรงสูง โดยมีทรายควอทซ์ที่มีความบริสุทธิ์สูงเป็นตัวกลางในการดับอาร์ค

3. การประสานงานI²t: พารามิเตอร์หลักของการออกแบบการจับคู่

I²t (แอมแปร์-กำลังสองวินาที) เป็นตัวบ่งชี้เชิงปริมาณที่สำคัญที่สุดในการเลือกการจับคู่ฟิวส์และคอนแทคเตอร์

ความสัมพันธ์ข้อจำกัดในการเลือก:

ซีรีส์ฟิวส์ที่ทำงานเร็วของ Galaxy Fuse มีค่า I²t ต่ำ ความสามารถในการจำกัดกระแสไฟฟ้าที่แข็งแกร่ง และความสามารถในการตัดกระแสไฟสูง ทำให้เหมาะสำหรับการป้องกันการลัดวงจรของอุปกรณ์เซมิคอนดักเตอร์และอุปกรณ์ครบชุด

4. การประสานงานแบบเลือกเวลาและปัจจุบัน

ในสถาปัตยกรรมการป้องกันหลายระดับ อุปกรณ์ป้องกันที่อยู่ใกล้กับจุดความผิดปกติมากที่สุดจะต้องทำงานก่อน

5. อุณหภูมิแวดล้อมและการลดพิกัด

สถานีชาร์จถูกใช้งานในสภาพแวดล้อมที่หลากหลาย โดยมีข้อกำหนดทางวิศวกรรมตั้งแต่อุณหภูมิต่ำ -40°C ไปจนถึงอุณหภูมิสูง +85°C ทั้งฟิวส์และคอนแทคเตอร์จะต้องลดความจุตามอุณหภูมิแวดล้อมจริง

IV. Galaxy Fuse: ตัวเลือกระดับมืออาชีพสำหรับการป้องกันสถานีชาร์จ DC

ก่อตั้งเมื่อปี พ.ศ. 2523เจ้อเจียงกาแล็กซี่ฟิวส์บจก. เป็นองค์กรฟิวส์มืออาชีพที่รวม R&D การทดสอบ การผลิต การขาย และการนำเข้า/ส่งออก ในฐานะองค์กรหลักภายใต้กระทรวงอาคารเครื่องจักรเดิม และเป็นผู้ผลิตฟิวส์ชั้นนำในประเทศจีน ผลิตภัณฑ์หลักของบริษัทครอบคลุมฟิวส์ไฟฟ้าโซลาร์เซลล์ DC ฟิวส์รถยนต์พลังงานใหม่ และฟิวส์สถานีชาร์จ ผลิตภัณฑ์เป็นไปตาม IEC 60269, GB/T 13539.4 และมาตรฐานระหว่างประเทศและในประเทศอื่นๆ และมีการส่งออกไปยังกว่า 80 ประเทศและภูมิภาค รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง

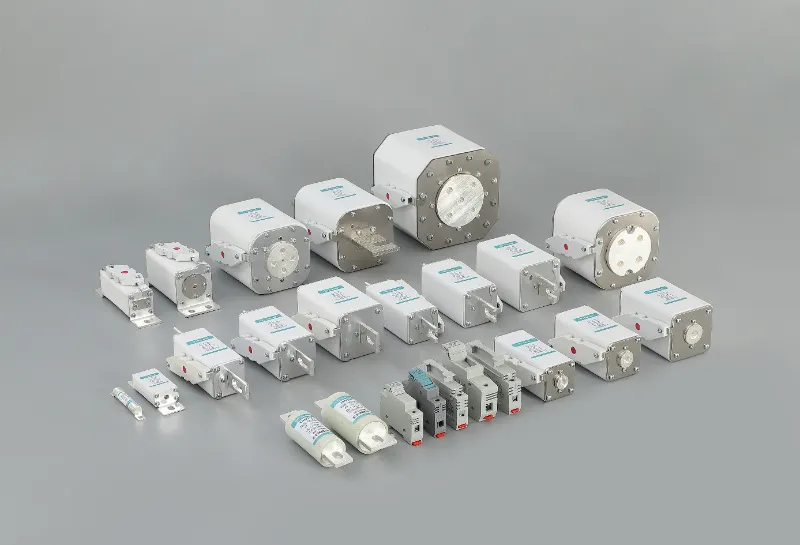

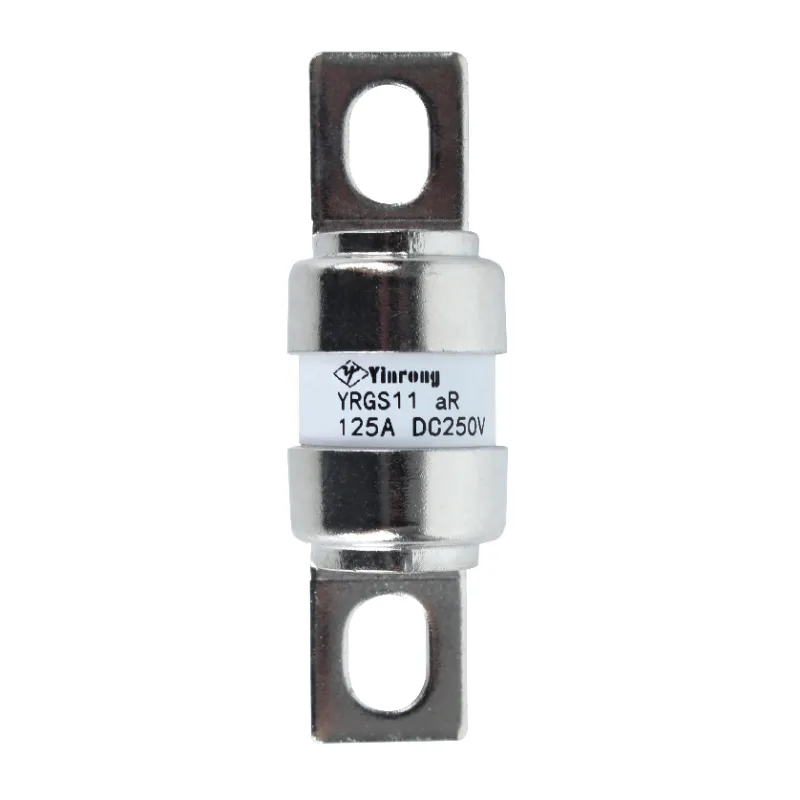

ชุดผลิตภัณฑ์ป้องกัน DC ที่แนะนำสำหรับสถานีชาร์จ

ข้อดีทางเทคนิคหลักของ Galaxy Fuse

•การรับรองระดับนานาชาติแบบเต็มรูปแบบ: หลายซีรีส์ผ่านการรับรอง TÜV, UL, CE และ CQC ระบบการจัดการครอบคลุม IATF 16949, ISO 9001, ISO 14001 และ ISO 45001

•โซลูชั่นการประสานงานสำหรับผู้ใหญ่: ประสบการณ์การประสานงานด้านวิศวกรรมที่กว้างขวางกับคอนแทคเตอร์ DC กระแสหลักและโซลูชั่นการเลือกสรรที่ครบถ้วน

•การสนับสนุนข้อมูลทางเทคนิคที่สมบูรณ์: ให้กราฟ I²t ที่วัดได้และกราฟกระแสตัดเพื่อช่วยให้การคำนวณการประสานงานกับคอนแทคเตอร์แม่นยำ

•การสะสมทางเทคนิคเชิงลึก: ถือครองสิทธิบัตรรุ่นอรรถประโยชน์และสิทธิบัตรการประดิษฐ์มากกว่า 48 รายการสำหรับการผลิตผลิตภัณฑ์ฟิวส์ และได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติในปี 2560

•การมีส่วนร่วมมาตรฐานอุตสาหกรรม: ผลิตภัณฑ์เป็นไปตาม GB/T 13539.4, IEC 60269 และมาตรฐานสากลและในประเทศอื่นๆ อีกหลายมาตรฐาน

โวลต์ บทสรุป

การจับคู่คอนแทคเตอร์และฟิวส์ในสถานีชาร์จ DC สามารถสรุปทางเทคนิคได้ดังนี้: การแบ่งชั้นเชิงฟังก์ชัน การประสานเวลา และการประสานพารามิเตอร์

•ฟิวส์ทำหน้าที่ตัดกระแสไฟฟ้าลัดวงจรระดับไมโครวินาทีเพื่อความปลอดภัยของ IGBT/SiC และเซมิคอนดักเตอร์กำลังอื่นๆ

•คอนแทคเตอร์มีหน้าที่รับผิดชอบในการจัดการสวิตช์แบบควบคุม ดำเนินการคำสั่งสตาร์ท/หยุดตามปกติและการแยกฉุกเฉิน

•ทั้งสองทำหน้าที่เป็นการสำรองข้อมูลซ้ำซ้อนซึ่งกันและกัน ก่อให้เกิดอุปสรรคด้านความปลอดภัยแบบคู่

เมื่อจับคู่อย่างเหมาะสม แต่ละคนจะทำหน้าที่ของตัวเองพร้อมการป้องกันแบบหลายชั้น เมื่อไม่ตรงกัน ผลที่ตามมามีตั้งแต่ความล้มเหลวในการป้องกันไปจนถึงความเหนื่อยหน่ายของอุปกรณ์

ด้วยการทุ่มเทกว่า 40 ปีในการวิจัยและพัฒนาและการผลิตฟิวส์คุณภาพสูง Galaxy Fuse มุ่งมั่นที่จะมอบโซลูชันการป้องกันวงจรที่ปลอดภัยและเชื่อถือได้สำหรับสถานีชาร์จ DC

สำหรับการสนับสนุนด้านเทคนิคในการเลือกฟิวส์สำหรับระบบป้องกันสถานีชาร์จ DC หรือการประสานงานกับคอนแทคเตอร์ โปรดติดต่อทีมเทคนิค Galaxy Fuse.
