ฟิวส์ที่ออกฤทธิ์เร็วกับฟิวส์ธรรมดา: อะไรคือความแตกต่างที่แท้จริง?

ในการออกแบบระบบอิเล็กทรอนิกส์กำลัง การเลือกฟิวส์จะกำหนดขอบเขตความปลอดภัยของอุปกรณ์และประสิทธิภาพของการป้องกันข้อผิดพลาดโดยตรง เมื่อต้องเผชิญกับฟิวส์ที่ทำงานเร็วเมื่อเทียบกับฟิวส์ทั่วไป วิศวกรจำนวนมากจะตัดสินใจเลือกคร่าวๆ โดยพิจารณาจากกระแสและแรงดันไฟฟ้าที่กำหนดเพียงอย่างเดียว โดยมองข้ามความแตกต่างพื้นฐานในด้านวัสดุศาสตร์ กลไกการตอบสนอง และสถานการณ์การใช้งาน การกำกับดูแลนี้อาจก่อให้เกิดความเสี่ยงร้ายแรงในระบบพลังงานใหม่และระบบกักเก็บพลังงาน

บทความนี้นำเสนอการวิเคราะห์อย่างเป็นระบบเกี่ยวกับความแตกต่างหลักระหว่างฟิวส์ที่ทำงานเร็วและฟิวส์ธรรมดา ตั้งแต่การออกแบบโครงสร้างและกลไกการหลอมรวมไปจนถึงขอบเขตการใช้งาน เพื่อช่วยให้วิศวกรตัดสินใจเลือกได้อย่างถูกต้อง

โครงสร้างและวัสดุ: จาก "ลวดโลหะ" ไปจนถึง "องค์ประกอบหลอมละลายที่มีความแม่นยำ"

องค์ประกอบที่หลอมละลายได้ของฟิวส์ธรรมดามักทำจากลวดโลหะรูปทรงเรขาคณิต ซึ่งมีโครงสร้างที่เรียบง่ายและมีต้นทุนการผลิตต่ำ ตรรกะการหลอมรวมของมันขึ้นอยู่กับความร้อนของจูลที่เกิดจากกระแสเกินพิกัดเอง เมื่อความร้อนสะสมถึงจุดหลอมเหลว ธาตุจะละลายและเปิดวงจร การออกแบบนี้ทำให้เหมาะสำหรับสถานการณ์ที่การตอบสนองอย่างรวดเร็วไม่สำคัญ เช่น การป้องกันการโอเวอร์โหลดสำหรับสายเคเบิลและสายไฟ

อย่างไรก็ตาม ฟิวส์ที่ทำงานเร็วได้รับการปรับให้เหมาะสมเป็นพิเศษทั้งในด้านวัสดุและโครงสร้าง องค์ประกอบที่หลอมละลายได้นั้นทำจากเงินบริสุทธิ์ ทองแดงชุบเงิน หรือทองแดงบริสุทธิ์ ซึ่งมีรูปร่างเป็นแถบบางรูปสี่เหลี่ยมผืนผ้าที่มีคอรูกลมแคบ และจุดบัดกรีที่มีจุดหลอมเหลวต่ำที่กำหนดไว้ล่วงหน้าในตำแหน่งเฉพาะ ความชาญฉลาดของการออกแบบนี้อยู่ที่ว่าเมื่อมีกระแสไฟฟ้าลัดวงจรเกินพิกัดหรือหลายค่าต่ำเกิดขึ้น จุดบัดกรีจะละลายก่อน และด้วยผลกระทบทางโลหะวิทยา จะเร่งการแยกชิ้นส่วนอย่างรวดเร็วที่คอที่แคบลง ทำให้เกิดการหยุดชะงักของวงจรในหน่วยไมโครวินาทีถึงมิลลิวินาที

โดยพื้นฐานแล้ว ฟิวส์ธรรมดาอาศัย "การสะสมความร้อนตามธรรมชาติ" ในขณะที่ฟิวส์ที่ออกฤทธิ์เร็วบรรลุ "การแตกหักแบบเร่งแบบแอคทีฟ" ผ่านวิศวกรรมโครงสร้างและวัสดุ นี่คือความแตกต่างพื้นฐานที่สุดระหว่างทั้งสอง

ความเร็วในการตอบสนอง: ช่องว่างระหว่างมิลลิวินาทีกับไมโครวินาที

ความเร็วในการตอบสนองเป็นตัวสร้างความแตกต่างที่ใช้งานง่ายที่สุดระหว่างฟิวส์ทั้งสองประเภท

สำหรับฟิวส์ธรรมดา เวลาหลอมรวมจะแปรผกผันกับตัวคูณกระแสเกินพิกัด: ยิ่งกระแสเกินค่าที่กำหนดสูงเท่าไร เวลาหลอมละลายก็จะสั้นลงเท่านั้น ในทางกลับกัน เมื่อโอเวอร์โหลดทวีคูณต่ำกว่า เวลาหลอมรวมอาจขยายเป็นหลายวินาทีหรือนานกว่านั้นด้วยซ้ำ คุณลักษณะ "การหน่วงเวลา" นี้เป็นที่ยอมรับในการป้องกันสายเคเบิล เนื่องจากสายเคเบิลมีความจุความร้อนและความสามารถในการโอเวอร์โหลดในระยะสั้น

ฟิวส์ที่ออกฤทธิ์เร็วมีพฤติกรรมแตกต่างไปจากเดิมอย่างสิ้นเชิง ด้วยกลไก "เร่ง" ของจุดบัดกรีที่มีจุดหลอมเหลวต่ำ และผลกระทบจากความเข้มข้นของความหนาแน่นกระแสของโครงสร้างคอที่แคบ ฟิวส์ที่ทำงานเร็วจึงสามารถเคลียร์วงจรได้ภายในมิลลิวินาทีหรือแม้แต่ไมโครวินาที ความเร็วสูงสุดนี้ไม่ได้ดำเนินการเพื่อประโยชน์ของตัวมันเอง แต่เพื่อกำจัดกระแสไฟฟ้าลัดภายในระยะเวลาที่อุปกรณ์เซมิคอนดักเตอร์ (เช่น IGBT, SiC MOSFET และไดโอดเรียงกระแส) สามารถทนต่อได้—โดยทั่วไปความทนทานต่อความร้อนของเซมิคอนดักเตอร์จะอยู่ที่ระดับมิลลิวินาทีเท่านั้น และฟิวส์ธรรมดาไม่สามารถตอบสนองข้อกำหนดการป้องกันนี้ได้

สถานการณ์การใช้งาน: เป้าหมายการป้องกันกำหนดตรรกะการเลือก

ขอบเขตการใช้งานของฟิวส์ที่ทำงานเร็วและฟิวส์ธรรมดานั้นถูกกำหนดโดยธรรมชาติตามลักษณะการตอบสนองตามลำดับ

ฟิวส์ธรรมดาใช้เป็นหลักในการป้องกันการโอเวอร์โหลดและการลัดวงจรของสายเคเบิลและสายไฟ สายเคเบิลมีความเฉื่อยทางความร้อน การโอเวอร์โหลดในระยะสั้นไม่ทำให้เกิดความเสียหายต่อฉนวนทันที ดังนั้นจึงอนุญาตให้ฟิวส์เกิดความล่าช้าได้ สิ่งนี้อธิบายได้ว่าเหตุใดฟิวส์ธรรมดาจึงยังคงใช้กันอย่างแพร่หลายในการจำหน่ายอาคารและสายไฟอุตสาหกรรม

ในทางกลับกัน ฟิวส์ที่ทำงานเร็วได้รับการออกแบบมาเพื่อปกป้องอุปกรณ์ไฟฟ้าเซมิคอนดักเตอร์และชุดเรียงกระแส ในอินเวอร์เตอร์พลังงานแสงอาทิตย์ สถานีชาร์จ DC และตัวแปลงกักเก็บพลังงาน (PCS) โมดูล IGBT และ SiC มีความเสี่ยงอย่างยิ่งต่อกระแสเกิน เมื่อเกิดการลัดวงจร กระแสไฟฟ้าจะต้องถูกล้างภายในหลายร้อยไมโครวินาที มิฉะนั้นอุปกรณ์จะได้รับความเสียหายอย่างถาวร ฟิวส์ที่ทำงานเร็วคือคำตอบสำหรับข้อกำหนดนี้โดยเฉพาะ

โดยเฉพาะอย่างยิ่งในระบบกักเก็บพลังงาน (ESS) การใช้ฟิวส์ความเร็วสูงถือเป็นสิ่งสำคัญ กระแสลัดวงจรในกลุ่มแบตเตอรี่มีแรงดันไฟฟ้ากระแสตรงสูง ขนาดกระแสไฟสูง และไม่มีการเกิดศูนย์ข้ามตามธรรมชาติ ทำให้มีความต้องการที่เข้มงวดในเรื่องความสามารถในการขัดขวางและประสิทธิภาพการดับส่วนโค้ง ฟิวส์ DC ความเร็วสูงสำหรับการจัดเก็บพลังงานไม่เพียงแต่ต้องให้การตอบสนองที่รวดเร็วเท่านั้น แต่ยังต้องดับส่วนโค้งได้อย่างน่าเชื่อถือโดยไม่ต้องหยุดทำงานภายใต้สภาวะไฟฟ้ากระแสตรงแรงดันสูง ขณะเดียวกันก็ให้ความสามารถในการทำลายที่เพียงพอเพื่อรองรับกระแสลัดวงจรที่สูงอย่างยิ่งที่กลุ่มแบตเตอรี่สามารถส่งได้

การจำแนกประเภท IEC: การแบ่งทางเทคนิคระหว่าง aR และ จีจี

จากมุมมองของมาตรฐานฟิวส์ของคณะกรรมาธิการไฟฟ้าระหว่างประเทศ (IEC) ความแตกต่างระหว่างฟิวส์ที่ออกฤทธิ์เร็วและฟิวส์ธรรมดาจะถูกระบุปริมาณและเป็นมาตรฐานเพิ่มเติม

ฟิวส์ธรรมดามักจะตกอยู่ในจีจีคลาส (การป้องกันสายเคเบิลแบบเต็มช่วง) ให้การป้องกันโหลดเกินและการลัดวงจรอย่างสมบูรณ์ แต่มีระยะเวลาการทำงานนานกว่า เหมาะสำหรับการกระจายทั่วไปและการป้องกันสายเคเบิล

ฟิวส์ที่ออกฤทธิ์เร็วเป็นของอาร์(การป้องกันเซมิคอนดักเตอร์บางส่วน) ฟิวส์ aR ได้รับการออกแบบมาโดยเฉพาะสำหรับการปกป้องอุปกรณ์เซมิคอนดักเตอร์ โดยมีค่า I²t ต่ำมาก (พลังงานที่ปล่อยผ่าน) และความสามารถในการจำกัดกระแสไฟฟ้าที่แข็งแกร่ง พวกเขาสามารถตัดกระแสไฟฟ้าลัดได้ตั้งแต่ระยะเริ่มต้นของความผิดปกติ ซึ่งจำกัดพลังงานความผิดพลาดภายในความสามารถในการทนต่ออุปกรณ์เซมิคอนดักเตอร์ ฟิวส์ aR ไม่รองรับการป้องกันโอเวอร์โหลดหลายระดับต่ำ ฟังก์ชันนี้ถูกกำหนดให้กับระบบควบคุมหรือคอนแทคเตอร์ ซึ่งสร้างลำดับชั้นการทำงานที่ชัดเจน

กาแล็กซี่ฟิวส์: โซลูชั่นฟิวส์ความเร็วสูงสำหรับพลังงานใหม่และการจัดเก็บพลังงาน

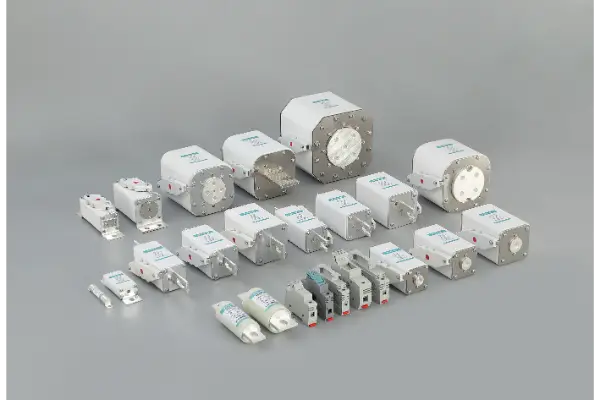

กาแล็กซี่ฟิวส์มีประสบการณ์มากกว่า 40 ปีในด้านการวิจัยและพัฒนาฟิวส์และการผลิต โดยสร้างความเชี่ยวชาญด้านเทคนิคเชิงลึกในกลุ่มฟิวส์ที่ทำงานเร็ว สำหรับการใช้งานพลังงานใหม่ๆ เช่น เครื่องแปลงกระแสไฟฟ้าโซลาร์เซลล์ สถานีชาร์จ DC และตัวแปลงกักเก็บพลังงาน Galaxy Fuse นำเสนอฟิวส์ความเร็วสูงประสิทธิภาพสูงที่ครอบคลุม

ระบบกักเก็บพลังงานฟิวส์ความเร็วสูงโดยเฉพาะเป็นประเด็นสำคัญสำหรับ Galaxy Fuse ระบบกักเก็บพลังงานต้องการฟิวส์มากกว่าการใช้งานในอุตสาหกรรมทั่วไป เช่น แรงดันไฟฟ้ากระแสตรงสูงถึง 1,500 โวลต์ กระแสไฟฟ้าลัดวงจรสูงถึงหลายร้อยกิโลแอมแปร์ และความต้องการการสูญพันธุ์ของอาร์กโดยสิ้นเชิงและการหยุดชะงักที่เชื่อถือได้ในสภาพแวดล้อมแบตเตอรี่แบบปิด ผลิตภัณฑ์ซีรีส์การจัดเก็บพลังงาน Galaxy Fuse ใช้องค์ประกอบเงินบริสุทธิ์ที่หลอมละลายได้และตัวกลางในการดับอาร์คทรายควอทซ์ที่มีความบริสุทธิ์สูง ผสมผสานกับการออกแบบโครงสร้างคอที่ปรับให้เหมาะสม เพื่อให้มั่นใจถึงการตอบสนองระดับไมโครวินาทีและการหยุดชะงักที่เชื่อถือได้ภายใต้สภาวะข้อผิดพลาดที่รุนแรง

ข้อดีทางเทคนิคหลัก:

●องค์ประกอบทองแดงเงินบริสุทธิ์ / ทองแดงชุบเงิน:จุดหลอมเหลวต่ำและค่าการนำไฟฟ้าสูงช่วยให้มั่นใจในการตอบสนองที่รวดเร็ว

●โครงสร้างคอที่ปรับให้เหมาะสม:การควบคุมจุดหลอมรวมที่แม่นยำเพื่อการหยุดชะงักของส่วนโค้งที่สม่ำเสมอ

●การชุบโค้งทรายควอตซ์ที่มีความบริสุทธิ์สูง:ดูดซับพลังงานส่วนโค้งอย่างรวดเร็วและระงับการยับยั้ง

●ใบรับรองฉบับเต็ม:ผลิตภัณฑ์สอดคล้องกับ IEC60269, GB13539 และมาตรฐานสากลอื่นๆ โดยมีหลายซีรีส์ที่ได้รับการรับรอง UL, TUV และ CE

●การสนับสนุนข้อมูลทางเทคนิคที่สมบูรณ์:ให้กราฟ I²t ที่วัดได้และกราฟกระแสตัด อำนวยความสะดวกในการคำนวณการประสานงานการป้องกันระบบที่แม่นยำสำหรับวิศวกร

บทสรุป

ความแตกต่างระหว่างฟิวส์ที่ทำงานเร็วและฟิวส์ธรรมดานั้นมีมากกว่าระดับพื้นผิว "เร็วกับช้า" ตั้งแต่การเลือกวัสดุและการเพิ่มประสิทธิภาพโครงสร้างไปจนถึงกลไกการตอบสนองและการจำแนกประเภท IEC ทั้งสองเป็นตัวแทนของปรัชญาการป้องกันที่แตกต่างกันโดยสิ้นเชิง

ฟิวส์ธรรมดาป้องกัน "ความจุความร้อน" ของสายเคเบิล ฟิวส์ที่ทำงานเร็วช่วยปกป้อง "หน้าต่างที่เปราะบาง" ของเซมิคอนดักเตอร์ ในภาคส่วนพลังงานและการจัดเก็บพลังงานใหม่ที่เติบโตอย่างรวดเร็วในปัจจุบัน การทำความเข้าใจและการใช้คุณค่าเฉพาะของฟิวส์ที่ทำงานเร็วอย่างเหมาะสมถือเป็นทักษะที่จำเป็นสำหรับวิศวกรอิเล็กทรอนิกส์กำลังทุกคน

กาแล็กซี่ฟิวส์ – ความมุ่งมั่นกว่า 46 ปีในการผลิตฟิวส์คุณภาพสูง โดยทุ่มเทเพื่อมอบโซลูชันการป้องกันวงจรที่ปลอดภัยและเชื่อถือได้สำหรับระบบกักเก็บพลังงานและพลังงานใหม่ทั่วโลก

หากต้องการการสนับสนุนทางเทคนิคเกี่ยวกับการเลือกฟิวส์ความเร็วสูงสำหรับการจัดเก็บพลังงานหรืออุปกรณ์พลังงานใหม่ โปรดติดต่อ กาแล็กซี่ฟิวส์ทีมเทคนิค
