ฟิวส์ความเร็วสูงทรงสี่เหลี่ยมคืออะไร และเหตุใดจึงมีความสำคัญต่อการป้องกันเซมิคอนดักเตอร์

ในระบบไฟฟ้าสมัยใหม่ การปกป้องอุปกรณ์อิเล็กทรอนิกส์กำลังที่มีความละเอียดอ่อนมีความสำคัญมากกว่าที่เคย อุปกรณ์ต่างๆ เช่น อินเวอร์เตอร์ คอนเวอร์เตอร์ ระบบชาร์จ EV และไดรฟ์อุตสาหกรรมต้องพึ่งพาส่วนประกอบเซมิคอนดักเตอร์ เช่น IGBT, SCR, MOSFET และไดโอดเป็นอย่างมาก แม้แต่เหตุการณ์กระแสไฟเกินช่วงสั้นๆ ก็สามารถสร้างความเสียหายให้กับส่วนประกอบราคาแพงเหล่านี้ได้อย่างถาวร

A ตรคือ Body High Speed ​​Fuseได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อตอบสนองกระแสไฟลัดอย่างรวดเร็วและปกป้องอุปกรณ์เซมิคอนดักเตอร์จากความล้มเหลวร้ายแรง ฟิวส์เหล่านี้ใช้กันอย่างแพร่หลายในระบบพลังงานทดแทน โครงสร้างพื้นฐานของยานพาหนะไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์แปลงพลังงาน

คู่มือนี้จะสำรวจทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับฟิวส์ความเร็วสูงแบบทรงสี่เหลี่ยม รวมถึงหลักการทำงาน คุณสมบัติหลัก คุณประโยชน์ การใช้งาน เกณฑ์การคัดเลือก และแนวโน้มของอุตสาหกรรม เรายังอธิบายด้วยว่าทำไมบริษัทถึงชอบหยินหรงกำลังกลายเป็นซัพพลายเออร์ที่สำคัญในตลาดฟิวส์ทั่วโลก

สารบัญ

• 1. ฟิวส์ความเร็วสูงแบบ Square Body คืออะไร?
• 2. เหตุใดจึงจำเป็นต้องใช้ฟิวส์ความเร็วสูงในการป้องกันเซมิคอนดักเตอร์
• 3. คุณสมบัติที่สำคัญของฟิวส์ความเร็วสูงแบบ Square Body
• 4. ฟิวส์ความเร็วสูงแบบ Square Body ทำงานอย่างไร?
• 5. การใช้งานทั่วไป
• 6. ภาพรวมข้อกำหนดทางเทคนิค
• 7. ฟิวส์ทรงสี่เหลี่ยมเทียบกับฟิวส์แบบดั้งเดิม
• 8. วิธีเลือกฟิวส์ให้เหมาะสม
• 9. คำแนะนำในการติดตั้งและบำรุงรักษา
• 10. แนวโน้มในอนาคตของเทคโนโลยีฟิวส์เซมิคอนดักเตอร์
• คำถามที่พบบ่อย

1. ฟิวส์ความเร็วสูงแบบ Square Body คืออะไร?

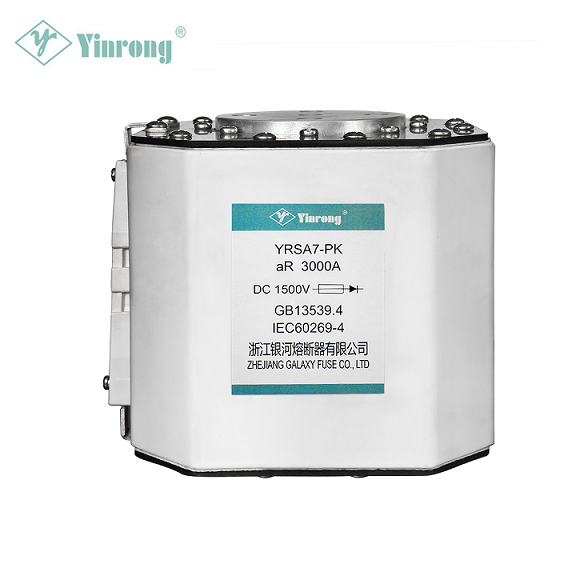

A ฟิวส์ความเร็วสูงตัวสี่เหลี่ยมเป็นฟิวส์ป้องกันเซมิคอนดักเตอร์ชนิดหนึ่งที่ออกแบบมาเพื่อตัดกระแสไฟฟ้าลัดอย่างรวดเร็ว ตัวเครื่องรูปทรงสี่เหลี่ยมทำให้สามารถติดตั้งในระบบไฟฟ้าได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็รักษาการกระจายความร้อนและประสิทธิภาพทางไฟฟ้าได้ดีเยี่ยม

ฟิวส์เซมิคอนดักเตอร์ความเร็วสูงต่างจากฟิวส์ทั่วไปตรงที่ได้รับการปรับให้เหมาะสมสำหรับการปกป้องชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน เช่น:

• โมดูล IGBT
• พาวเวอร์ไดโอด
• ไทริสเตอร์ SCR
• อุปกรณ์มอสเฟต
• เครื่องแปลงไฟ

ฟิวส์เหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อจำกัดพลังงานข้อผิดพลาดอย่างรวดเร็ว และลดความเครียดจากความร้อนที่ใช้กับอุปกรณ์เซมิคอนดักเตอร์ ตามข้อกำหนดของอุตสาหกรรม ฟิวส์ความเร็วสูงแบบทรงสี่เหลี่ยมสามารถตัดกระแสที่สูงมากในขณะที่ทำปฏิกิริยาภายในเสี้ยววินาที

2. เหตุใดจึงจำเป็นต้องใช้ฟิวส์ความเร็วสูงในการป้องกันเซมิคอนดักเตอร์

ส่วนประกอบเซมิคอนดักเตอร์มีความไวสูงต่อสภาวะกระแสเกิน แม้แต่หนามแหลมเล็กๆ ก็สามารถทำลายพวกมันได้ทันที

ฟิวส์แบบเดิมจะตอบสนองช้าเกินไปที่จะปกป้องอุปกรณ์เหล่านี้ได้อย่างมีประสิทธิภาพ ฟิวส์เซมิคอนดักเตอร์ความเร็วสูงจึงได้รับการออกแบบให้มีเวลาตอบสนองที่รวดเร็วมาก

เหตุผลหลักในการใช้ฟิวส์ความเร็วสูง

• การหยุดชะงักของกระแสไฟลัดที่รวดเร็วเป็นพิเศษ
• การป้องกันโมดูลเซมิคอนดักเตอร์ราคาแพง
• ลดความเสียหายจากความร้อน
• ปรับปรุงความน่าเชื่อถือของอุปกรณ์
• การป้องกันความล้มเหลวของระบบแบบเรียงซ้อน

ฟิวส์ทรงสี่เหลี่ยมความเร็วสูงสามารถจำกัดกระแสไฟฟ้าลัดและขัดขวางกำลังก่อนที่อุปกรณ์เซมิคอนดักเตอร์จะเกินขีดจำกัดการทำงานที่ปลอดภัย

3. คุณสมบัติที่สำคัญของฟิวส์ความเร็วสูงแบบ Square Body

ฟิวส์ความเร็วสูงทรงสี่เหลี่ยมมีข้อดีทางเทคนิคหลายประการซึ่งทำให้เหมาะสำหรับระบบไฟฟ้าประสิทธิภาพสูง

คุณสมบัติการออกแบบที่สำคัญ

• ตอบสนองรวดเร็วทันใจมาก
• ความสามารถในการขัดจังหวะสูง
• ปล่อยพลังงานI²tต่ำ
• ดีไซน์ทรงสี่เหลี่ยมขนาดกะทัดรัด
• ตัวเลือกการติดตั้งหลายแบบ
• ไฟแสดงฟิวส์ขาดแบบมองเห็นได้

หลายรุ่นรองรับพิกัดแรงดันไฟฟ้าสูงถึง 1500V DC และความจุกระแสสูงสำหรับระบบอุตสาหกรรม

4. ฟิวส์ความเร็วสูงแบบ Square Body ทำงานอย่างไร?

การทำงานของฟิวส์ความเร็วสูงตัวสี่เหลี่ยมนั้นขึ้นอยู่กับการหลอมละลายที่ควบคุมของส่วนประกอบฟิวส์ที่ออกแบบมาเป็นพิเศษ

หลักการทำงาน

1. กระแสไฟฟ้าขัดข้องเกิดขึ้น
2. องค์ประกอบฟิวส์จะร้อนอย่างรวดเร็ว
3. องค์ประกอบละลายภายในมิลลิวินาที
4. ส่วนโค้งก่อตัวและดับลงอย่างรวดเร็ว
5. วงจรถูกขัดจังหวะอย่างปลอดภัย

การก่อสร้างภายในมักประกอบด้วย:

• องค์ประกอบฟิวส์เงิน
• เครื่องเติมทรายควอตซ์
• ตัวเรือนเซรามิก
• ขั้วต่อที่มีความนำไฟฟ้าสูง

วัสดุเหล่านี้ช่วยให้ฟิวส์ดูดซับและกระจายพลังงานอาร์กในขณะที่จำกัดการไหลของกระแส

5. การใช้งานทั่วไป

ฟิวส์ความเร็วสูงตัวสี่เหลี่ยมถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องพึ่งพาอุปกรณ์อิเล็กทรอนิกส์กำลังสูง

การใช้งานทั่วไป

• สถานีชาร์จรถยนต์ไฟฟ้า
• เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์
• ระบบพลังงานลม
• ระบบจัดเก็บพลังงานแบตเตอรี่
• มอเตอร์ขับเคลื่อนอุตสาหกรรม
• เครื่องจ่ายไฟของยูพีเอส
• ระบบแปลงกำลัง

ฟิวส์เหล่านี้ยังใช้บ่อยในไดรฟ์แบบสร้างใหม่และระบบบัส DC ในอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม

6. ภาพรวมข้อกำหนดทางเทคนิค

ขนาดตัวถังและรูปแบบการติดตั้งที่แตกต่างกันช่วยให้วิศวกรสามารถรวมฟิวส์ทรงสี่เหลี่ยมเข้ากับระบบไฟฟ้าได้หลากหลาย

7. ฟิวส์ทรงสี่เหลี่ยมเทียบกับฟิวส์แบบดั้งเดิม

8. วิธีเลือกฟิวส์ความเร็วสูงตัวสี่เหลี่ยมด้านขวา

การเลือกฟิวส์ที่ถูกต้องถือเป็นสิ่งสำคัญในการป้องกันวงจรอย่างเหมาะสม

ปัจจัยการคัดเลือกที่สำคัญ

• ระดับแรงดันไฟฟ้า
• เรตติ้งปัจจุบัน
• ความจุขัดจังหวะ
• ระดับการทำงานของฟิวส์ (aR หรือ gR)
• สภาพความเย็น
• วิธีการติดตั้ง
• ประเภทอุปกรณ์

ผู้ผลิตชอบหยินหรงจัดเตรียมเอกสารข้อมูลโดยละเอียดและการสนับสนุนด้านวิศวกรรมเพื่อช่วยให้ลูกค้าเลือกฟิวส์ที่ถูกต้องสำหรับการใช้งานของตน

9. คำแนะนำในการติดตั้งและบำรุงรักษา

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพของฟิวส์ที่เหมาะสมที่สุด

แนวทางปฏิบัติที่ดีที่สุด

• ตรวจสอบให้แน่ใจว่าแรงบิดที่ถูกต้องบนขั้วฟิวส์
• ใช้ตัวยึดฟิวส์ที่เข้ากันได้
• รักษาการระบายอากาศที่เหมาะสม
• ตรวจสอบตัวบ่งชี้ฟิวส์อย่างสม่ำเสมอ
• เปลี่ยนฟิวส์ด้วยพิกัดที่เท่ากัน

การตรวจสอบตามปกติสามารถช่วยตรวจจับความร้อนสูงเกินไป การเชื่อมต่อหลวม หรือความเสียหายต่อสิ่งแวดล้อม

10. แนวโน้มในอนาคตของเทคโนโลยีฟิวส์เซมิคอนดักเตอร์

เนื่องจากอุปกรณ์อิเล็กทรอนิกส์กำลังมีการพัฒนาอย่างต่อเนื่อง ความต้องการการป้องกันฟิวส์ประสิทธิภาพสูงจึงเพิ่มขึ้นอย่างรวดเร็ว

เทรนด์ใหม่

• การป้องกันไฟฟ้ากระแสตรงที่สูงขึ้น
• ปรับปรุงเทคโนโลยีการปราบปรามส่วนโค้ง
• การออกแบบฟิวส์ขนาดกะทัดรัด
• บูรณาการกับระบบการตรวจสอบอัจฉริยะ
• วัสดุการจัดการความร้อนที่ดีขึ้น

ผู้ผลิตเช่นหยินหรงกำลังลงทุนในเทคโนโลยีฟิวส์ขั้นสูงเพื่อรองรับการใช้งานสมัยใหม่ รวมถึงพลังงานหมุนเวียน โครงสร้างพื้นฐานการชาร์จ EV และระบบกริดพลังงานอัจฉริยะ

คำถามที่พบบ่อย

1. คลาสฟิวส์ aR และ gR แตกต่างกันอย่างไร

ฟิวส์ aR ให้การป้องกันไฟฟ้าลัดวงจรสำหรับเซมิคอนดักเตอร์ ในขณะที่ฟิวส์ gR ให้การป้องกันทั้งการโอเวอร์โหลดและการลัดวงจร

2. ฟิวส์ธรรมดาสามารถทดแทนฟิวส์เซมิคอนดักเตอร์ความเร็วสูงได้หรือไม่?

ไม่ ฟิวส์มาตรฐานช้าเกินไปและอาจไม่สามารถปกป้องส่วนประกอบเซมิคอนดักเตอร์ที่ละเอียดอ่อนได้

3. อุตสาหกรรมใดบ้างที่ใช้ฟิวส์ความเร็วสูงแบบสี่เหลี่ยมจัตุรัส?

อุตสาหกรรมต่างๆ ได้แก่ พลังงานทดแทน ยานพาหนะไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์กำลัง

4. ฟิวส์ความเร็วสูงทำงานเร็วแค่ไหน?

ฟิวส์เซมิคอนดักเตอร์ส่วนใหญ่ทำงานภายในมิลลิวินาทีเพื่อจำกัดพลังงานกระแสไฟฟ้าลัด

5. ฟิวส์ความเร็วสูงมีอายุการใช้งานนานเท่าใด?

อายุการใช้งานขึ้นอยู่กับสภาพการใช้งาน แต่ด้วยการเลือกและการติดตั้งที่เหมาะสม สามารถใช้งานได้หลายปี

บทสรุป

ฟิวส์ความเร็วสูงทรงเหลี่ยมมีบทบาทสำคัญในการปกป้องระบบไฟฟ้าและอุปกรณ์เซมิคอนดักเตอร์สมัยใหม่ การตอบสนองที่รวดเร็วเป็นพิเศษ ความสามารถในการรบกวนสูง และการออกแบบที่แข็งแกร่ง ทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรม เช่น พลังงานหมุนเวียน ยานพาหนะไฟฟ้า และระบบอัตโนมัติทางอุตสาหกรรม

หากคุณกำลังมองหาโซลูชันการป้องกันเซมิคอนดักเตอร์ที่เชื่อถือได้ ทีมวิศวกรที่หยินหรงสามารถให้คำแนะนำอย่างมืออาชีพและผลิตภัณฑ์ฟิวส์ประสิทธิภาพสูงที่เหมาะกับการใช้งานของคุณ

หากต้องการข้อมูลผลิตภัณฑ์โดยละเอียด โซลูชันที่ปรับแต่งเอง หรือการสนับสนุนด้านเทคนิค โปรดติดต่อเราวันนี้และค้นพบว่าเทคโนโลยีฟิวส์ขั้นสูงสามารถปรับปรุงความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าของคุณได้อย่างไร
